●檔案網路下載 Download Files

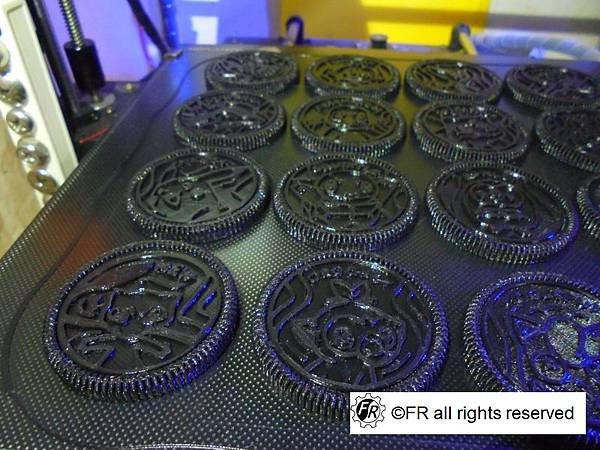

OREO寶可夢 檔案 https://www.thingiverse.com/thing:4969488

3D列印機: Anycubic i3 Mega
切片軟體: Cura
耗材捲: PLA黑

3D列印時間: 約15.5小時，分一天完成

🎬 影片內容

00:00 開頭
00:05 精彩搶先看
00:17 3D建模
00:32 STL檔案切片
00:52 3D列印
01:44 Show Time
02:28 製作過程照片

📝 相關學習
▸  SW入門篇 https://youtu.be/RCUDtieAgo8
▸  SW進階篇 https://youtu.be/ZgRT-pcDNUU
▸  3D列印入門篇 https://youtu.be/Ehj3HEiUw1Q

🛠 檔案自行建立 Download Files https://www.thingiverse.com/thing:5231526

▸  3D列印機: Anycubic Mega M (i3 Mega)
▸  切片軟體: Cura
▸  耗材捲: PLA黑、白

▸  3D列印時間: 約7小時，分二天完成
▸  後處理時間: 約0.2小時，分一天完成
▸  攝剪輯時間: 約4.5小時，分二天完成

▸  更多3D檔分享 https://www.thingiverse.com/nba2006428/designs

00:05 精彩搶先看
00:16 3D建模
00:23 STL檔案切片
00:36 3D列印
00:54 拆除支撐材
01:10 結構組裝
01:27 Show time
02:08 製作過程照片
02:27 廣告

●檔案網路下載 Download Files
隨身手機架(Tripod Phone Stand)檔案 https://www.thingiverse.com/thing:4694593

●檔案自行建立 Download Files
1/4螺帽轉接頭檔案 https://www.thingiverse.com/thing:4730068

3D建模軟體: SolidWorks
3D列印機: Anycubic Mega M
切片軟體: Cura
耗材捲: PLA黑、PLA紅

3D建模時間: 約0.2小時，分一天完成
3D列印時間: 約12小時，分六天完成
後處理時間: 約2小時，分四天完成
攝剪輯時間: 約3小時，分二天完成

更多3D檔分享 https://www.thingiverse.com/nba2006428/designs

更多分享請至【3D列印作品】 https://www.youtube.com/playlist?list=PLsj3SzFZdN-j5XF-XHVOvctfuQryRj1CQ

00:05 精彩搶先看
00:13 3D建模
00:27 STL檔案切片
00:37 3D列印
00:56 拆除支撐材
01:10 結構黏合
01:19 結構組裝
01:40 Show time
02:36 製作過程照片

●相關學習
虎鉗畫法篇 https://youtu.be/HdlYMzYhPJA

●相關作品
雙軸虎鉗 https://youtu.be/2igdT1NIsDw

●檔案自行建立 Download Files
迷你單軸虎鉗測試(Mini Vise Test)檔案 https://www.thingiverse.com/thing:4659348

3D建模軟體: SolidWorks
3D列印機: Anycubic Mega M
切片軟體: Cura
耗材捲: PLA白

3D建模時間: 約3小時，分二天完成
3D列印時間: 約小時，分三天完成
後處理時間: 約0.5小時，分一天完成
攝剪輯時間: 約2.5小時，分二天完成

更多3D檔分享 https://www.thingiverse.com/nba2006428/designs

更多分享請至【3D列印作品】 https://www.youtube.com/playlist?list=PLsj3SzFZdN-j5XF-XHVOvctfuQryRj1CQ

00:05 精彩搶先看
00:14 3D建模
00:22 STL檔案切片
00:33 3D列印
00:50 拆除支撐材
01:01 Show time
02:38 製作過程照片

●相關學習
SW參數螺紋篇 https://youtu.be/sVkMt31ib9M
SW螺絲攻畫法篇 https://youtu.be/LxcmQpYhtic
SW參數丸駒篇 https://youtu.be/HkQZ3BM5yNQ
螺絲攻認識篇 https://youtu.be/EUNYzYIWWa8

●檔案自行建立 Download Files
螺絲攻測試(Screw Tap Test)檔案 https://www.thingiverse.com/thing:4655049

3D建模軟體: SolidWorks
3D列印機: Anycubic Mega M
切片軟體: Cura
耗材捲: PLA白

3D建模時間: 約2小時，分二天完成
3D列印時間: 約3.5小時，分三天完成
後處理時間: 約0.5小時，分一天完成
攝剪輯時間: 約2.5小時，分二天完成

更多3D檔分享 https://www.thingiverse.com/nba2006428/designs

更多分享請至【3D列印作品】 https://www.youtube.com/playlist?list=PLsj3SzFZdN-j5XF-XHVOvctfuQryRj1CQ

00:05 精彩搶先看
00:14 3D建模
00:23 STL檔案切片
00:32 3D列印
00:47 Show time
02:38 製作過程照片

●相關學習
SW參數丸駒篇 https://youtu.be/HkQZ3BM5yNQ

●檔案自行建立 Download Files
丸駒測試(Round Die Test)檔案 https://www.thingiverse.com/thing:4647935

3D建模軟體: SolidWorks
3D列印機: Anycubic Mega M
切片軟體: Cura
耗材捲: PLA白

3D建模時間: 約2小時，分一天完成
3D列印時間: 約3小時，分二天完成
後處理時間: 約0小時，分0天完成
攝剪輯時間: 約2小時，分二天完成

更多3D檔分享 https://www.thingiverse.com/nba2006428/designs

00:05 精彩搶先看
00:14 3D建模
00:37 STL檔案切片
00:50 3D列印
01:15 拆除支撐材
01:28 結構組裝
01:57 Show time
03:09 製作過程照片

●相關學習
蝸桿蝸輪畫法篇 https://youtu.be/0tiE4QyY9VM

●檔案自行建立 Download Files
蝸桿蝸輪減速機(Worm Drive GearBox)檔案 https://www.thingiverse.com/thing:4642123

3D建模軟體: SolidWorks
3D列印機: Anycubic Mega M & i3 Mega
切片軟體: Cura
耗材捲: PLA白、黑、粉

3D建模時間: 約3小時，分一天完成
3D列印時間: 約18小時，分三天完成
後處理時間: 約1.5小時，分一天完成
攝剪輯時間: 約2小時，分二天完成

更多3D檔分享 https://www.thingiverse.com/nba2006428/designs

更多分享請至【3D列印作品】 https://www.youtube.com/playlist?list=PLsj3SzFZdN-j5XF-XHVOvctfuQryRj1CQ

00:05 精彩搶先看
00:18 3D繪圖
00:35 使用材料
00:42 版型製作
01:35 布料裁剪
01:59 手工縫合
02:43 填充棉花
02:58 特徵黏合
03:31 Show time
04:20 製作過程照片

將在未來作品中公開畫法、3D檔、平面版型，敬請期待。

3D建模軟體: SolidWorks
使用工具: 針線、剪刀、保麗龍膠
使用材料: 影印紙、不織布、棉花

更多3D檔分享 https://www.thingiverse.com/nba2006428/designs

00:05 前言
01:17 尺寸量測
02:06 3D建模
06:04 組合件模擬
06:41 切片軟體設定
07:30 列印確認
08:21 組裝測試
09:28 實際使用
10:23 總結

有時候生活中的不便，如車內的飲料架使用不便，就能使用3D列印的幫助，來讓生活更便利一些，構想、方法及工具，這裡分享自己DIY改裝小物，會以不改變現有物品的方式，用加裝的結構來改裝。

●檔案自行建立 Download Files
Modification of car cold drink rack DIY(車用冷飲架改造)檔案 https://www.thingiverse.com/thing:4574967

3D建模軟體: SolidWorks
3D列印機: Anycubic Mega M & i3 Mega
切片軟體: Cura 4.3.0
耗材捲: PLA白、黃

3D建模時間: 約1.5小時分，分一天完成
3D列印時間: 約61小時，分五天完成
後處理時間: 約1小時，分二天完成
攝剪輯時間: 約4小時，分三天完成

更多3D檔分享 https://www.thingiverse.com/nba2006428/designs

透過SolidWorks簡單的指令建立出來的檔案，其中已經考量了組裝及列印公差，因此列印完之後就可以使用，記得所有物件在列印的時候都不需要開支撐，特別是螺絲與螺帽不可以有支撐，列印速度只要不要太快都會很順利的。

你可以裝到一些輕型物件上面，使用範圍非常廣泛的，而且只要表面列印的好，用起來會非常非常滑順喔，有如安裝了軸承般滑順，喜歡的人可以去下載檔案來製作喔。

●檔案自行建立 Download Files
Wheel(萬用移動輪)檔案 https://www.thingiverse.com/thing:4560965

●先前作品
手搖鑽 https://youtu.be/oTxgfgqDwds

FR工具人部落格 FR Tools Man Blog

3D建模軟體: SolidWorks
3D列印機: Anycubic Mega M
切片軟體: Cura 4.3.0
耗材捲: PLA印匠象牙白

3D建模時間: 約30分，分一天完成
3D列印時間: 約26小時，分四天完成
後處理時間: 約1小時，分一天完成
攝剪輯時間: 約4小時，分三天完成

更多3D檔分享 https://www.thingiverse.com/nba2006428/designs

00:02 精彩請先看
00:08 作品起源
00:33 3D建模說明
01:29 3D建模示範
01:42 3D列印說明
02:19 3D列印示範
02:53 拆除支撐材說明
03:04 拆除支撐材示範
03:13 Show time

●檔案自行建立
疊杯檔案下載 https://www.thingiverse.com/thing:4323328

數學關係式與布林運算參考 https://www.youtube.com/watch?v=xJO1rFsMJWU

對疊杯玩法有興趣嗎?請參考疊杯教學 https://www.youtube.com/watch?v=x2x7JUiTR1c&feature=youtu.be

3D列印機: Anycubic 4Max Pro、Anycubic i3 Mega
切片軟體: Cura 4.3.0
耗材捲: PLA印匠黑、白、輝澄金、黃、紅、金

3D建模時間: 約2小時，分一天完成
3D列印時間: 約88小時，分十四天完成
後處理時間: 約0.5小時，分一天完成
攝剪輯時間: 約5小時，分三天完成

更多分享請至 FR youtube頻道  https://www.youtube.com/channel/UCjKLSN-hQaLxGT57ZgR57jg

本次創作採用了實際娃娃參考，再搭配個人喜好特色結合出的擬人化狗，
由於我本身屬於工具控，加入工具元素的話相當適合我的風格，
這次物件算是極大型物件，雖然不是第一次做這麼大的，但還是費盡心力呢，

總高度約30cm，列印時間:很可怕!不要問!，後製工序時間再加上去，會嚇死人，
不過為了要符合生活作息，在物件上做點小更改就可以融入這些瑣碎的時間裡的。

這次的物件運用了相當多的技術，總共可以分為11大步驟，裡面的技術涵蓋很多層面，
許多技術都不純熟，單純嘗試學習，因此投入很多心力。

--

(1)草稿繪製

草稿建立相當容易，因為就是參考實際娃娃原型去畫的，只要抓準好比例就沒問題了，
配件上就要花點心思了，除了網路圖片參考外也要外加一點idea。

(2)3D建模

每個物件3D建立都會有一定的難易度，但都有一些相似之處可以去解決，
需要發揮使用軟體的經驗與技巧，剩下的就只剩下耐心與時間，
3D檔要多花點心思建立，多考量後續加工需要的設計，後處理工作才能更輕鬆。

(3)零件拆解

這次物件拆解工作相當不容易，總是要思考怎麼拆才能符合自己要的，
而自己又要什麼，變小?變多?只是亂拆?隱藏拆? 除了用心思考外，
先前失敗的經驗就很寶貴了，這時候就能了解失敗的價值了!
這種作法總是會有優點與缺點，取決於自己的取捨。

(4)擺放設定

本次物件只有身體是比較好固定的，其它物件都沒有大平面可以穩定，
不過配合切片軟體的設定，可以克服大部分的先天不良。

(5)3D列印

列印的時間非常可怕，大部分我設定0.1mm，有些物件我看到時間吐血才設定成0.2mm，
不過在我看來物件平滑處看不出0.1與0.2差異，有轉折或複雜處才會比較明顯的，
小小透漏這就是為什麼，明明物件大小塞得進去3D列印機，
有些物件還是會做拆解的原因，不過這只是次要原因，算是一舉多得的其中一得，
至於什麼原因影響最深才這麼做，留給有心人去嘗試囉!

(6)拆除支撐材

除了設定經驗以外，就要燒香拜拜了，有一些地方就是非常難拆，
請保護好雙手，依照我個人拆除經驗，每一次處理的作品都會噴血手會磨破皮，
手盡可能的不要放在工具的切線處，分工拆除，減少摩擦時間手比較不會痛。

如果你想要快速拆除，除了很幸運超級好拆以外(經驗+運氣)，
可以練個機器鐵手，這樣不會累也不會痛>_<"。

(7)補土填補

這是沒辦法的時候才出動這一招，我補土功力不好，是非常粗糙的作法，
一些物件翹取產生坑洞或是印的很不好的地方，真的沒辦法才使用，
補土硬化後滿硬的，至少比PLA還要難磨，雖然有找到比較輕鬆點的方法，
但這個工序我還是很不喜歡，這屬於下策。

(8)打磨修整

這就要看3D列印的品質，大致上沒有支撐的表面都不太需要修整，
而支撐處一般都會因為地心引力垂料而有不美觀，打磨可以克服大部分問題，
只不過表面會變得比較粗糙，這個粗糙有優點也有缺點的，
這個粗糙會讓兩個部分變優點，這邊就不透漏了!

(9)物件配色

一般都是自創物件比較會有這個困擾，因為沒有原色可參考，
配色不太容易，有時候配得好就會讓物件更好，而配不好則反之，
好像也沒有什麼訣竅，只能多試幾種，在挑出比較喜歡的來用。

(10)顏料上色

雖然有好幾次的大物件上色經驗，但還是不能說它容易，
裡面還是會有很多訣竅，就如同前例透漏的一樣，
它們不會只塗上去就完成的，是塗塗塗塗塗.............的。

(11)結構黏合

這個步驟很取決於拆解功力，如果拆得不好的話到這一關就會組不起來，
又或者是沒考量黏合工序，造成無法組合或黏合不起來，相當依賴經驗，
不過如果常在做機構設計或組裝件的話，這部分會很容易上手的，
大同小異的概念，就像組裝干涉與公差，有經驗就不難了。
